[socket.io] 프로젝트 준비2 - 아두이노 Socket.io

앞의 프로젝트 준비 글에서는

라즈베리파이에서 돌릴 node.js socket.io 서버를 구현했다.

이번 글에서는 그 서버에 접속할 아두이노 Client 부분을 완성해보겠다.

---

ㄷㄷ 목표

2. 아두이노(Client)에서 socket에서 접근



아두이노 보드는 ESP8266이 기본 탑재되어 있는

Wemos D1R1을 사용하고 있다.

5000원 미만에 pin도 넉넉하고

여러 프로젝트에서 사용하기에 편하다.



webSocket을 기반으로 Socket.io가 만들어졌고

TCP를 기반으로 webSocket이 만들어졌다는데 사실 잘 모른다

이번 프로젝트에서 사용할 라이브러리는 바로 이 녀석!

Markus Sattler 형님의 라이브러리인데 웹소켓 관련 별점이 제일 높다.

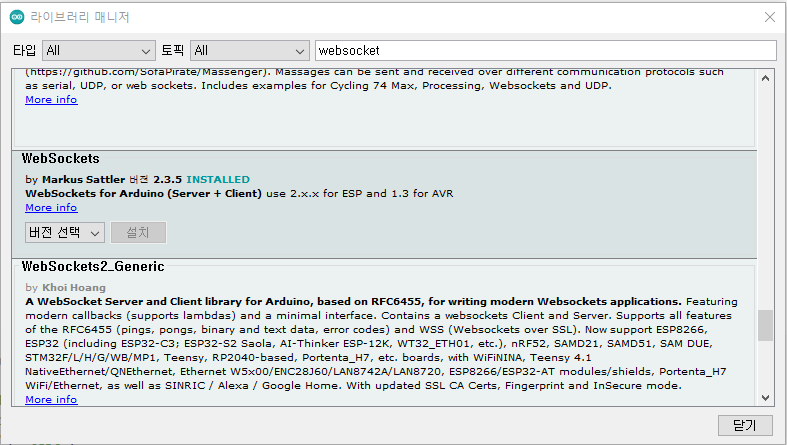

찾기 힘들다면 여기로 해서 zip 라이브러리를 추가하면 된다.

https://github.com/Links2004/arduinoWebSockets

GitHub - Links2004/arduinoWebSockets: arduinoWebSockets

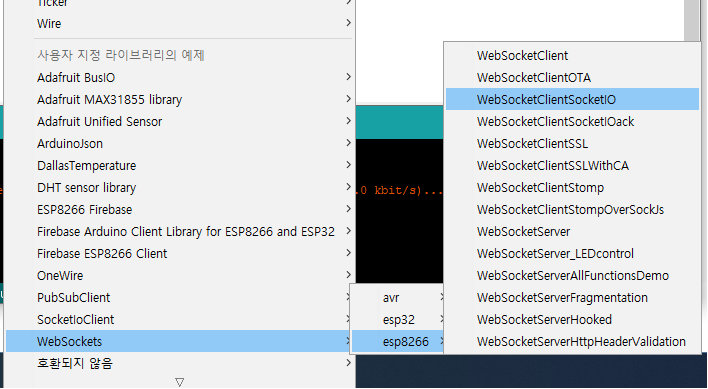

그럼 좌측 상단의 파일 -> 예제에서

해당 예제를 불러오면 된다.

주석을 제외하고 나머지를 다 연습용 프로젝트로 붙여 넣기 하면!!

#include <Arduino.h>

#include <ESP8266WiFi.h>
#include <ESP8266WiFiMulti.h>

#include <ArduinoJson.h>

#include <WebSocketsClient.h>
#include <SocketIOclient.h>

#include <Hash.h>

ESP8266WiFiMulti WiFiMulti;
SocketIOclient socketIO;

#define USE_SERIAL Serial1

void socketIOEvent(socketIOmessageType_t type, uint8_t * payload, size_t length) {
    switch(type) {
        case sIOtype_DISCONNECT:
            USE_SERIAL.printf("[IOc] Disconnected!\n");
            break;
        case sIOtype_CONNECT:
            USE_SERIAL.printf("[IOc] Connected to url: %s\n", payload);

            // join default namespace (no auto join in Socket.IO V3)
            socketIO.send(sIOtype_CONNECT, "/");
            break;
        case sIOtype_EVENT:
            USE_SERIAL.printf("[IOc] get event: %s\n", payload);
            break;
        case sIOtype_ACK:
            USE_SERIAL.printf("[IOc] get ack: %u\n", length);
            hexdump(payload, length);
            break;
        case sIOtype_ERROR:
            USE_SERIAL.printf("[IOc] get error: %u\n", length);
            hexdump(payload, length);
            break;
        case sIOtype_BINARY_EVENT:
            USE_SERIAL.printf("[IOc] get binary: %u\n", length);
            hexdump(payload, length);
            break;
        case sIOtype_BINARY_ACK:
            USE_SERIAL.printf("[IOc] get binary ack: %u\n", length);
            hexdump(payload, length);
            break;
    }
}

void setup() {
    // USE_SERIAL.begin(921600);
    USE_SERIAL.begin(115200);

    //Serial.setDebugOutput(true);
    USE_SERIAL.setDebugOutput(true);

    USE_SERIAL.println();
    USE_SERIAL.println();
    USE_SERIAL.println();

      for(uint8_t t = 4; t > 0; t--) {
          USE_SERIAL.printf("[SETUP] BOOT WAIT %d...\n", t);
          USE_SERIAL.flush();
          delay(1000);
      }

    // disable AP
    if(WiFi.getMode() & WIFI_AP) {
        WiFi.softAPdisconnect(true);
    }

    WiFiMulti.addAP("SSID", "passpasspass");

    //WiFi.disconnect();
    while(WiFiMulti.run() != WL_CONNECTED) {
        delay(100);
    }

    String ip = WiFi.localIP().toString();
    USE_SERIAL.printf("[SETUP] WiFi Connected %s\n", ip.c_str());

    // server address, port and URL
    socketIO.begin("10.11.100.100", 8880, "/socket.io/?EIO=4");

    // event handler
    socketIO.onEvent(socketIOEvent);
}

unsigned long messageTimestamp = 0;
void loop() {
    socketIO.loop();

    uint64_t now = millis();

    if(now - messageTimestamp > 2000) {
        messageTimestamp = now;

        // creat JSON message for Socket.IO (event)
        DynamicJsonDocument doc(1024);
        JsonArray array = doc.to<JsonArray>();

        // add evnet name
        // Hint: socket.on('event_name', ....
        array.add("event_name");

        // add payload (parameters) for the event
        JsonObject param1 = array.createNestedObject();
        param1["now"] = (uint32_t) now;

        // JSON to String (serializion)
        String output;
        serializeJson(doc, output);

        // Send event
        socketIO.sendEVENT(output);

        // Print JSON for debugging
        USE_SERIAL.println(output);
    }
}

해당 파일이 된다.

그냥 이걸 복붙해도 될 것 같다.



이제 해당 내용들을 조금씩 수정하고 필요 없는 부분들을 바꿔보겠다.

#include <Arduino.h>

#include <ESP8266WiFi.h>
#include <ESP8266WiFiMulti.h>

#include <ArduinoJson.h>

#include <WebSocketsClient.h>
#include <SocketIOclient.h>

#include <Hash.h>

ESP8266WiFiMulti WiFiMulti;
SocketIOclient socketIO;

// 수정했음
#define USE_SERIAL Serial

void socketIOEvent(socketIOmessageType_t type, uint8_t * payload, size_t length) {
    switch(type) {
        case sIOtype_DISCONNECT:
            USE_SERIAL.printf("[IOc] Disconnected!\n");
            break;
        case sIOtype_CONNECT:
            USE_SERIAL.printf("[IOc] Connected to url: %s\n", payload);

            // join default namespace (no auto join in Socket.IO V3)
            socketIO.send(sIOtype_CONNECT, "/");
            break;
        case sIOtype_EVENT:
            USE_SERIAL.printf("[IOc] get event: %s\n", payload);
            break;
        case sIOtype_ACK:
            USE_SERIAL.printf("[IOc] get ack: %u\n", length);
            hexdump(payload, length);
            break;
        case sIOtype_ERROR:
            USE_SERIAL.printf("[IOc] get error: %u\n", length);
            hexdump(payload, length);
            break;
        case sIOtype_BINARY_EVENT:
            USE_SERIAL.printf("[IOc] get binary: %u\n", length);
            hexdump(payload, length);
            break;
        case sIOtype_BINARY_ACK:
            USE_SERIAL.printf("[IOc] get binary ack: %u\n", length);
            hexdump(payload, length);
            break;
    }
}

void setup() {
    // 시리얼 모니터 사용 시 115200 사용
    USE_SERIAL.begin(115200);

    //Serial.setDebugOutput(true);
    USE_SERIAL.setDebugOutput(true);

    USE_SERIAL.println();
    USE_SERIAL.println();
    USE_SERIAL.println();

      for(uint8_t t = 4; t > 0; t--) {
          USE_SERIAL.printf("[SETUP] BOOT WAIT %d...\n", t);
          USE_SERIAL.flush();
          delay(1000);
      }

    // disable AP
    if(WiFi.getMode() & WIFI_AP) {
        WiFi.softAPdisconnect(true);
    }

    WiFiMulti.addAP("공유기 이름", "공유기 비밀번호");

    //WiFi.disconnect();
    while(WiFiMulti.run() != WL_CONNECTED) {
        delay(100);
    }

    String ip = WiFi.localIP().toString();
    USE_SERIAL.printf("[SETUP] WiFi Connected %s\n", ip.c_str());

    // server address, port and URL
    // 서버의 ip,port,그대로
    socketIO.begin("172.30.1.44", 3000, "/socket.io/?EIO=4");

    // event handler
    socketIO.onEvent(socketIOEvent);
}

unsigned long messageTimestamp = 0;
void loop() {
    socketIO.loop();
    // 아두이노 시리얼에서 입력 후 테스트 할 부분
}

이렇게 하고 보드에 업로드를 하게 되면

node.js에서 connect를 감지해야 하는데

io.on('connection', (socket) => {
    console.log('connect!');
    socket.on('chat message', (msg) => {
        io.emit('chat message', msg);
        console.log('message: ' + msg);
      });
    socket.on('disconnect', () => {
        console.log('user disconnected');
      });
  });

해당 내용으로 Client가 서버에 접속했는지 감지해주자.

내 보드가 잘 접속한게 맞는지 궁금하다면

전원을 껐다가 다시 켜보면 잘 connect가 뜨는 걸 볼 수 있다.

그리고 전 시간에 테스트했던

브라우저에서 메세지를 보내면

Sever가 다시 모든 Client에게 메세지를 보내주는 것으로 테스트해보자

브라우저에서 message를 보내기

server에서 받은 message

아두이노에서 받은 message

이제 아두이노가 webSocket에 잘 연결된 것을 알 수 있다!!!



해당 메세지를 가지고

아두이노에서 컨트롤을 하거나

컨트롤을 할 조건에 대해 제시하거나

명령을 내릴 수 있다.



웹(모바일)에서 접속 후

-> 서버에 명령 전달 or 서버에서 데이터 받아오기

-> 아두이노 동작

-> 서버에서 받고

-> 웹(모바일)에 표시



내가 말하고도 복잡하다 ㅠㅠ

결국 모바일에서 할 일은 로그인 기능 + 해당 웹페이지로 router 만 하게 되면

좀 더 인터렉티브 한 아두이노 컨트롤 페이지를 만들어 줄 수 있을 것 같다.



이제 3번 예제를 직접 눈으로 볼 수 있게

웹페이지를 허접하게나마 꾸며놓고

아두이노에서 LED 제어 정도는 해 봐야겠다.

---

사실 이 정도 프로젝트는 노드레드에서도 쉽게 사용이 가능하다.



하지만 노드레드는 리소스가 많이 사용되고

내가 원하는 웹페이지를 만들기가 까다로워서

이 방식으로 접근해보려고 한다.



아두이노의 Status에 따른 message가 바뀐다던지

모바일 앱에서 webview를 사용해서

인터렉티브 웹앱을 만든다던지

아주 흥미로운 프로젝트가 될 것 같다.



특히 마지막 DB는 어떻게 구현해야 할지.... 고민 좀 해봐야겠다.
